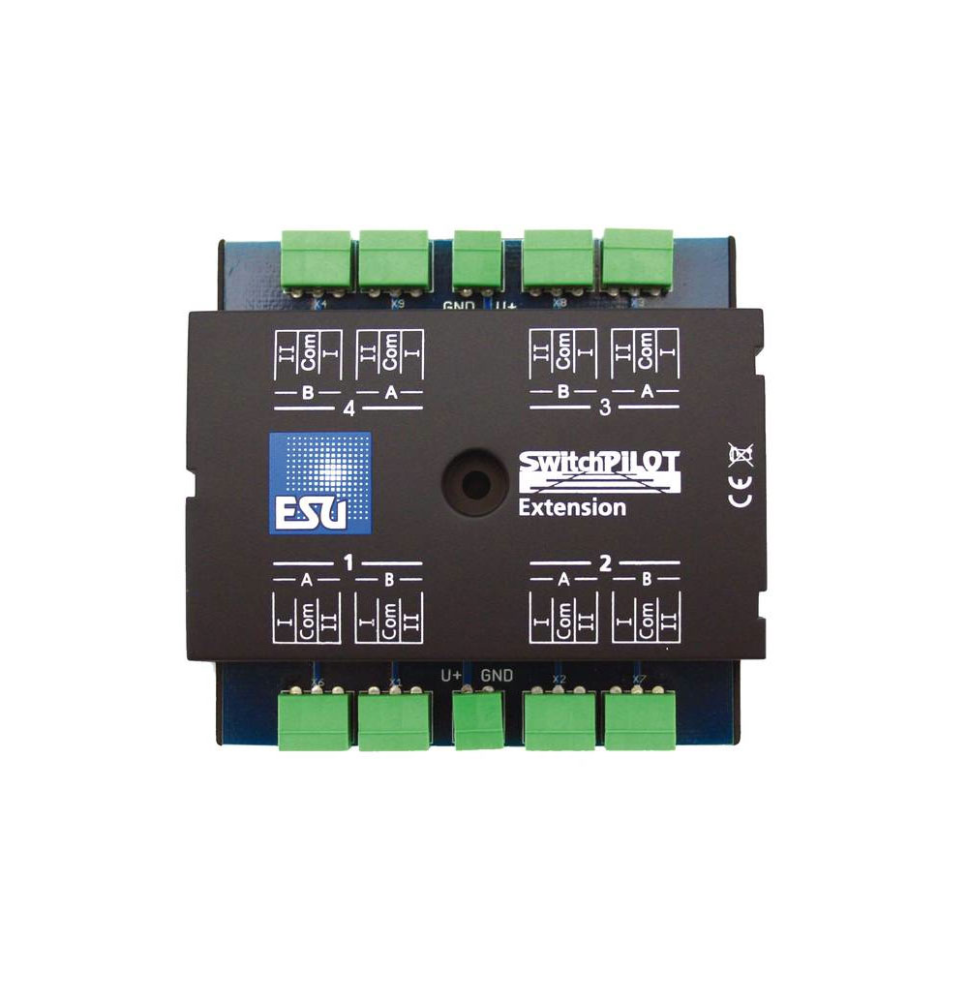

SwitchPilot Extension, 4 x sortie relais, extension pour SwitchPilot
Le module d'extension SwitchPilot fonctionne uniquement en conjonction avec un SwitchPilot. Branché sur le côté, il est alimenté directement par le SwitchPilot. Il contient au total 4 relais doubles (2 x UM chacun), chacun étant affecté en permanence à une paire de sorties transistor du SwitchPilot. La position du relais respectif dépend directement de l'état de commutation de cette paire de sorties.

A l'aide du relais, les consommateurs peuvent être soit commutés isolés galvaniquement du reste du circuit de rail (fonction analogue à k84) soit un entraînement d'aiguillage motorisé peut être inversé.

Étant donné que chaque relais peut être chargé avec un courant continu jusqu'à 1,5 A, il peut non seulement être utilisé pour polariser des commutateurs, mais également pour alimenter des sections de bloc avec une tension en fonction du signal ou pour commuter des moteurs tels que des pompes (à eau).

La possibilité de piloter des machines d'aiguillage motorisées est particulièrement délicate : le SwitchPilot Extension Module peut bien entendu également gérer l'inversion moteur nécessaire.
